▌适用行业
适用于煤矿和选煤厂产品外运装车发货，也可用于大型煤矿、沙厂装车用。
▌适用物料
适用于煤，矿石，沙子，烧结矿等。
▌产品简介

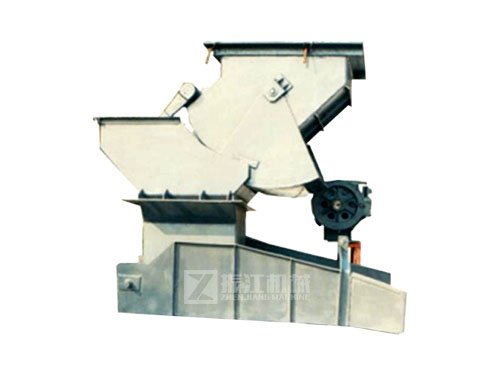

ZFD闸门适用于公路装车用，属间断性装车闸门．闸门形式为电动簸箕式。
▌产品结构
主要有双口溜槽、簸箕、传动体（电机、制动器、减速机）、行程开关等组成。
▌工作原理
电动装车簸箕传递原理为煤通过皮带运输机进入溜槽，然后落入到簸箕内，进行装料。
▌产品特点
具有消耗小，效率高，结构合理，低噪音，维修方便等特点。也可配备手动扇形调料闸门。
▌技术参数

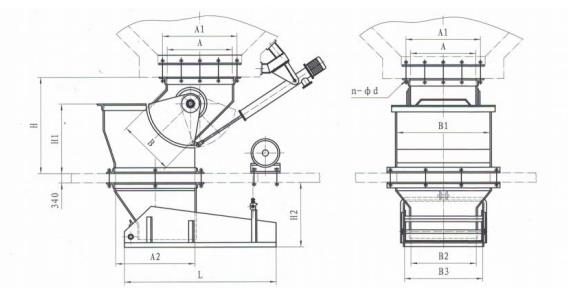

防寒型电动簸箕式装车闸门安装简图
防寒型电动簸箕式装车闸门安装尺寸表
| 型号 | 主要安装尺寸(mm) | 电液推杆型号 | 功率(kw) | |||||||||||
| A | A1 | A2 | B | B1 | B2 | B3 | H | HI | H2 | L | n-Φd | |||
| ZFDY70 | 700 | 798 | 700 | 500 | 920 | 700 | 820 | 886 | 600 | 615 | 1500 | 12-Φ23 | DYT1000-530 | 1. 5 |
| ZFDY80 | 800 | 900 | 750 | 600 | 1020 | 800 | 950 | 960 | 650 | 650 | 1600 | DYT1000-630 | ||
| ZFDY90 | 900 | 1020 | 800 | 600 | 1150 | 950 | 1100 | 1350 | 700 | 670 | 1600 | 12-Φ27 | DYT1750-630 | 1.1 |
| ZFDY100 | 1000 | 1120 | 850 | 700 | 1250 | 1050 | 1200 | 1400 | 750 | 720 | 1800 | 16-Φ27 | DYT1750-730 | 2. 2 |
| ZFDY100T | 820 | 2500 | ||||||||||||
| ZFDY120 | 1200 | 1320 | 900 | 800 | 1450 | 1250 | 1400 | 1450 | 800 | 720 | 1800 | 16-Φ27 | DYT2500-830 | 3. 0 |
| ZFDY120T | 820 | 2500 | ||||||||||||
配套传动装置：
1、行星减速机NGW-42-12，制动器YWZ200/25，行程开关KCJ-1F。
2、摆线针减速机XWED63-391，限位开关NUK-5002C。
3、电动葫芦CD1。
