BZSJ平面回旋筛_方形摇摆筛_化肥尿素回转筛

▌适用行业


化工、食品、冶金、建材

▌适用物料


化肥、尿素、纯碱、钙粉、树脂、三聚氰胺、砂糖、食盐、淀粉、奶粉、金属、磁性材料、涂料、耐火材料

▌产品简介

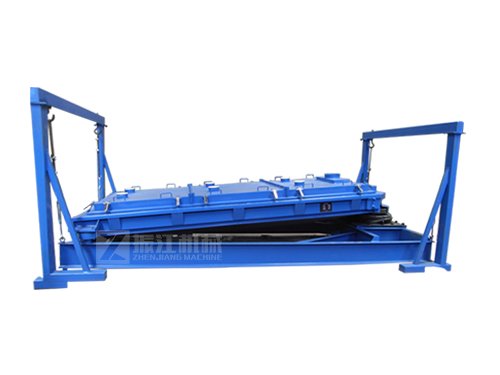

BZSJ平面回转筛又叫方形摇摆筛，是一种有效模拟人工筛分原理的筛分设备（筛分精度、效率、筛网寿命均是常规圆筛的5-10倍），通过特定的往复旋转式运动方式和低度倾斜的筛面，使物料快速通过筛面，达到筛分效率高和产量大。广泛使用于化肥、尿素、化工粉体、PVC行业、纯碱、淀粉、医药、陶瓷、粮食等行业的干湿物料的筛选处理，能够满足大产量、高密度筛分。该系列设备具有筛分效率高，筛网利用率高，工作稳定可靠，不易将合格的颗粒振碎，避免污染，是一种环保型筛分设备。

▌产品结构

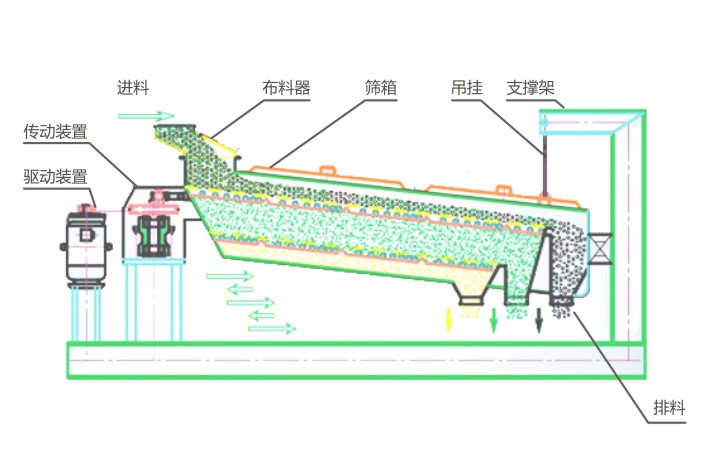

BZSJ平面回转筛结构示意图


▌工作原理

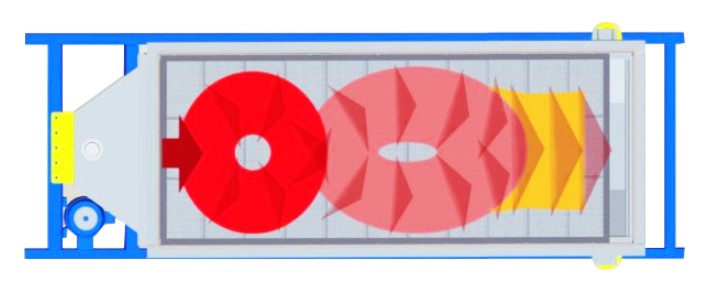

BZSJ平面回转筛筛面物料运动轨迹示意图


平面回转筛主要是利用偏心机构使筛面做匀速往复回旋运动，物料与网面接触时间长，网丝对粉体料产生切割，因而透筛几率大，筛分产量大，筛分精度高，筛分机对物料自身结构破坏性小。


倾角为4-9度的筛箱由驱动箱传动，其运动轨迹在进料端为水平圆运动，在长度方向上逐渐变成椭圆运动，*后在出料端变成近似往复直线运动。


进料口集中喂入的物料，在筛体圆运动作用下，均匀地分布在整个筛面上，并产生自动分级。从而使料层下面粒度较小的物料迅速过筛，而上面粒度较大物料则向出料端运动。在移动过程中，由于没有搅动和垂直跳动，因而其中较小的颗粒始终紧贴筛面，随时可以过筛。

出料端、筛体的运动变为近似往复直线运动，使筛理作用逐渐减弱，从而使大于筛孔尺寸的颗粒迅速向出料方向移动，直到排出机外，完成物料的整个筛分。筛分过程中，不断跳动的弹性小球有效地防止物料阻塞筛孔，保证了筛分效率高，传动箱的平衡块使筛箱运动过程中前后方向上的惯性力得到平衡，从而保证了筛子运动的平稳性。


物料由进料口缓冲均匀流入 **层筛面除去大颗粒,其余的物料穿过**层筛面后,进入第二层筛面筛去不合格物料，*后经出料口流出。

▌产品特点


1、自清网效果非常好，每层筛网均设有筛网防堵清理装置，不堵网；

2、处理量大，降低了成品物料中的粉末含量，是普通筛子的10倍；

3、筛网利用率高，无垂直振动，寿命长；

4、全封闭结构无粉尘污染，改善操作员的工作环境；

5、对基础的动载很小。

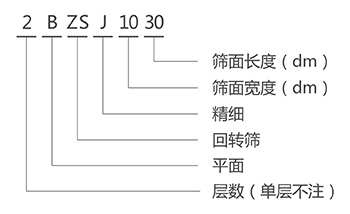

▌型号说明


▌技术参数

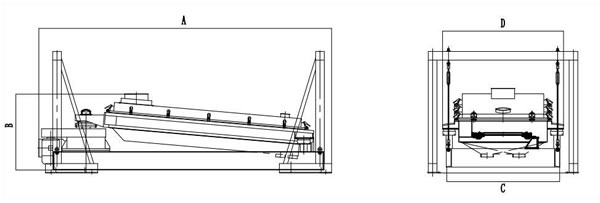

BZSJ平面回转筛安装简图


BZSJ平面回转筛技术参数


注：以上平面回转筛型号尺寸为标准机型，如用户有特殊要求可量身定做。
