参考报价：电议 型号：·
产地：南京 在线咨询
|
▌适用行业
食品行业、医药行业、冶金矿业、化工行业、尾矿干排
▌适用物料
砂糖、味精、氨基酸、冻干食品、椰果粒等
颗粒药丸、微丸、中药饮片等
铁粉、铝粉、铜粉、合金粉、耐火材料、钢丸、氧化铝等
活性炭、玻璃、造纸、化肥、硫酸类物料等
铁尾矿、铅锌尾矿、石英砂、钾长石脱水、工业污水、煤泥脱水
▌产品简介

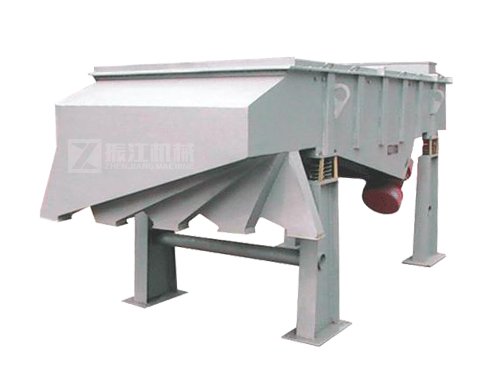

DZSF直线振动筛运动轨迹为直线，简称直线筛，可广泛应用于矿山、冶金、化工、建材、食品加工等行业对中、小粒度物料进行干式筛分作业。该系列筛机采用双振动电机自同步驱动，激振可调。具有结构简单、备件量少、重量轻、耗能少、噪音低、安装维修方便等优点。
该系列筛机分单层和双层，也可按用户要求设计为多层；筛网分为碳素钢丝、弹簧钢丝和不锈钢丝编织网、焊接网、条缝网和其他特殊材料筛板。
▌产品结构

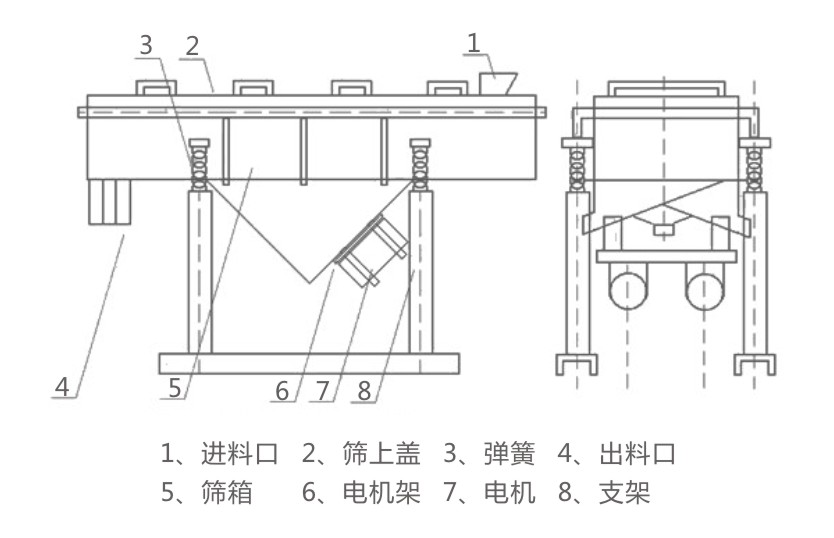

DZSF直线振动筛结构简图
▌工作原理
DZSF直线振动筛为双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面作跳跃式直线运动，从而达到对物料进行筛选和分级的目的。

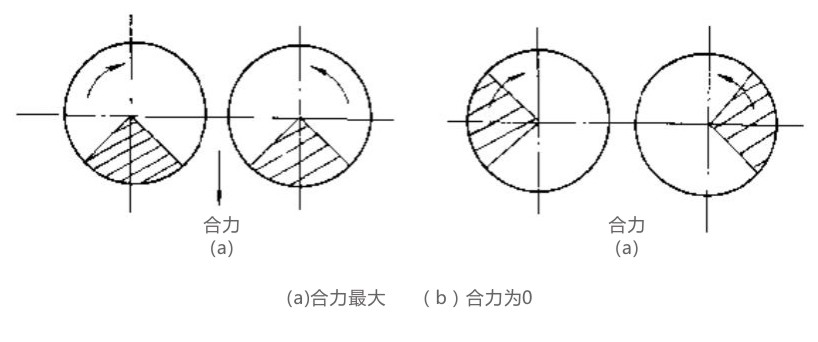

振动电机的工作原理示意图
DZSF直线振动筛动态演示图
▌产品特点
1、采用角度可调控的激振源，筛分精度高，处理量大；
2、全封闭结构，无粉尘溢散，自动排料，适合流水线作业；
3、设备结构简单，耗能低，容易维修；
4、合理的装网结构，无混级、串料现象；
5、一般单台设计为1-6层不等，依需求选择。

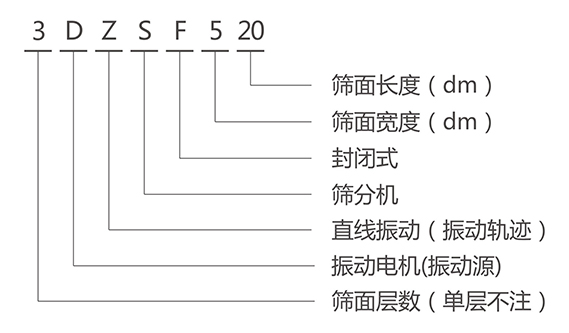

▌型号说明
▌技术参数

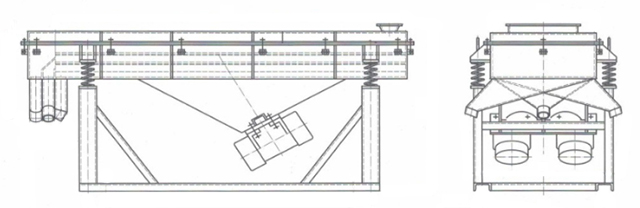

DZSF直线振动筛外形简图
DZSF直线振动筛技术参数
| 型号 | 筛面尺寸 （mm） | 筛面层数 （s） | 网孔尺寸 （目/吋） | 处理量 （t/h） | 振次 （1/min） | 双振幅 （mm） | 电机 功率 （kW） | 振动 方向角 （度） | 外形尺寸 （长×宽×高） |
| DZSF520 | 500×2000 | 1 | 2-200 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2140×808×848 |
| 2DZSF520 | 2 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2199×808×878 | ||
| 3DZSF520 | 3 | 0.03-5 | 1450 | 4-6 | 2×0.4 | 45 | 2256×808×938 | ||
| DZSF525 | 500×2500 | 1 | 0.06-8 | 960 | 5-7 | 2×0.4 | 45-60 | 2642×808×848 | |
| 2DZSF525 | 2 | 0.06-8 | 1450 | 4-6 | 2×0.4 | 45 | 2699×808×878 | ||
| 3DZSF525 | 3 | 0.06-8 | 960 | 6-8 | 2×0.75 | 45-60 | 2750×808×938 | ||
| 4DZSF525 | 4 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2813×808×1000 | ||
| 5DZSF525 | 5 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2883×808×1060 | ||
| 6DZSF525 | 6 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2953×808×1120 | ||
| DZSF1020 | 1000×2000 | 1 | 0.12-20 | 960 | 6-8 | 2×0.75 | 45-60 | 2152×1320×900 | |
| 2DZSF1020 | 2 | 0.11-20 | 960 | 5-7 | 2×0.75 | 45-60 | 2219×1320×960 | ||
| 3DZSF1020 | 1000×2000 | 3 | 2-200 | 0.10-2 | 960 | 5-7 | 2×0.75 | 45-60 | 2286×1320×1030 |
| 4DZSF1020 | 4 | 0.07-15 | 960 | 4-8 | 2×0.75 | 45-60 | 2353×1320×1100 | ||
| 5DZSF1020 | 5 | 0.07-15 | 960 | 4-8 | 2×1.5 | 45-60 | 2420×1320×1160 | ||
| 6DZSF1020 | 6 | 0.07-15 | 960 | 4-8 | 2×1.5 | 45-60 | 2487×1320×1220 | ||
| DZSF1025 | 1000×2500 | 1 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2203×1320×900 | |
| 2DZSF1025 | 2 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2269×1320×960 | ||
| 3DZSF1025 | 3 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2336×1320×1030 | ||
| DZSF830 | 800×3000 | 1 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3080×1098×1120 | |
| 2DZSF830 | 2 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3140×1098×1180 | ||
| 3DZSF830 | 3 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3200×1098×1240 | ||
| DZSF1030 | 1000×3000 | 1 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3152×1340×1120 | |
| 2DZSF1030 | 2 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3219×1340×1120 | ||
| 3DZSF1030 | 3 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3286×1340×1120 | ||
| DZSF1224 | 1200×2400 | 1 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2480×1520×1100 | |
| 2DZSF1224 | 2 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2540×1520×1160 | ||
| 3DZSF1224 | 3 | 0.1-23 | 960 | 6-8 | 2×1.5 | 45-60 | 2600×1520×1220 |
注：筛机尺寸和出料口位置均可按用户要求进行定制。
