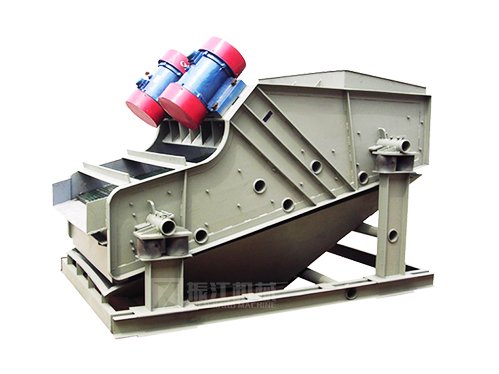

ZSG/ZKS矿用振动筛

▌适用行业


主要用于冶金、矿山、煤炭、建材、电力、化工、耐火材料等行业。

▌适用物料


适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

▌产品简介


ZSG/ZKS矿用振动筛运动轨迹为直线，是一种通用筛分设备，可广泛应用于矿山、煤炭、冶金、化工、建材、耐火材料等行业对各种粒度物料进行筛分作业。具有结构简单、重量轻、备件少、安装维修方便、噪声低、处理能力大、筛分效率高等优点。该系列筛机分为振动电机型和激振器型，有单层和双层;筛箱有敞开型和封闭型;筛网分为钢丝编织筛网、焊接筛网、条缝筛板、梳齿筛板和其他特殊材料筛板。

▌产品结构


ZSG/ZKS矿用振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。

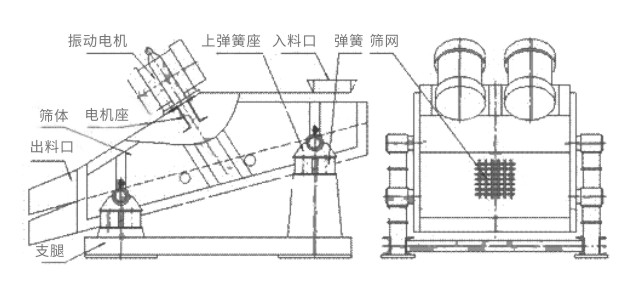

ZSG/ZKS矿用振动筛结构简图


▌工作原理


ZSG/ZKS矿用振动筛工作时，由激振器产生的激振力通过筛箱传递给筛面，并带动筛箱和筛面作纵向前后振动，筛面上的物料被向前抛起，落下时小于筛孔的物料则透过筛面落到下层，大于筛孔的物料则沿筛面下滑至筛上物出料口，从而完成筛分作业。

▌产品特点


1、动力装置：动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式，可满足不同生产环境需要;

2、筛面形式多样：筛面有金属编织网、棒条、冲孔等多种形式，筛面既有单层结构也可多层布置，满足不同筛分作业要求;

3、能耗少、效率高：结构简单易操作，外型美观，整机刚度与各部强度大，相对能耗少，筛分效率高;

4、体积小：相对体积小、重量轻，单位设备体积和重量处理能力大，便于系统工艺布置;

5、模块化设计：筛面结构与类型模块化设计，更换方便，可满足不同环境作业需要;

6、操作维修简便：安装与调试方便，运行稳定可靠、操作维修简便。

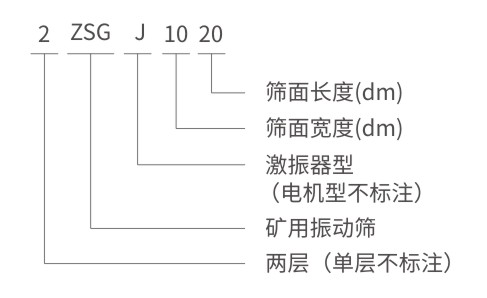

▌型号说明


▌技术参数

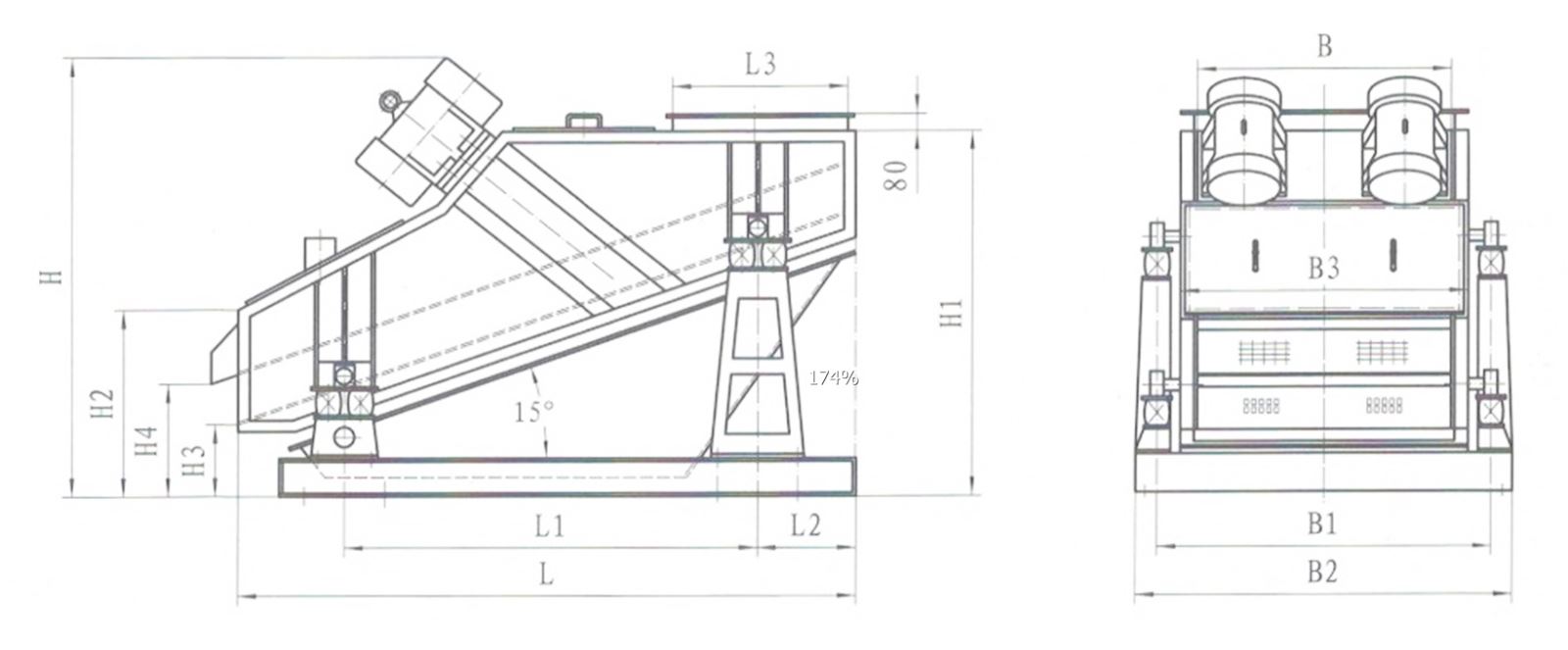

ZSG/ZKS矿用振动筛安装简图


ZSG/ZKS矿用振动筛技术参数表


ZSG/ZKS矿用振动筛安装尺寸表


ZSG/ZKS矿用振动筛选型提示:

1、ZSG/ZKS矿用振动筛，有敞开型和封闭型两种结构形式，适用不同作业环境需求，选用时请确定电压制式及有无防爆要求。

2、设备安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时，请务必慎重考虑。
