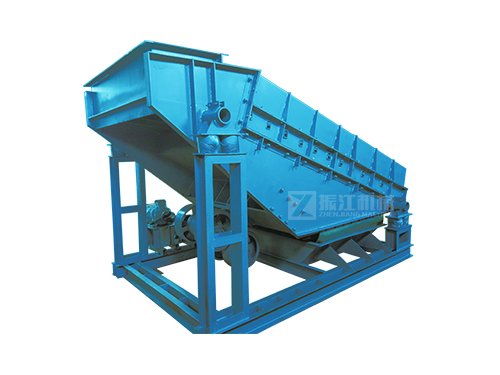

ZSGB矿用振动筛

▌适用行业


适用于高炉槽下、烧结厂、煤炭、矿山、冶金、建材、电力、等行业。

▌适用物料


适用于煤、石灰石、碎石、砂砾等。

▌产品简介


ZSGB矿用振动筛也称为ZSGB重型筛、ZSG直线振动筛，是一种通用矿用筛分设备，其筛箱运动轨迹近似直线，故属于矿用直线振动筛，其筛分特征等同于其他直线振动筛类产品。ZSGB矿用振动筛结构简单、可靠，筛分能力大且能耗少、维修简单，广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对大块及中、小颗粒物料的筛分与分级作业，主要用于高炉槽下。

▌产品结构


ZSGB矿用振动筛主要由激振装置、筛箱、防尘罩、落料斗、减振装置和底座等部分组成。

1、振动电机：振动电机是一种将动力源和振动源和为一体的新型激振器，激振力大，使用可靠，调节简单．使用维护方便等特点。

2、筛箱：采用板材、型材焊接而成，其作用是将来料通过振动输送到破碎机。

3、减振弹簧：一般采用金属螺旋弹簧或橡胶弹簧，其作用是便机体产生弹性振动，减小振动载荷传递到基础或结构架上。

4、底座：采用板材焊接而成，其作用是支撑机体。

▌工作原理


ZSGB矿用振动筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，筛网面上的物料被向前抛起，落下时大于筛孔的物料沿筛面自动下滑，小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

▌产品特点


1、体积小，重量轻，便于安装及工艺布置；

2、筛分能力大，能耗少，可节约能源；

3、结构简单，坚固耐用，备件量少；

4、筛网由小块拼装而成，更换简便。

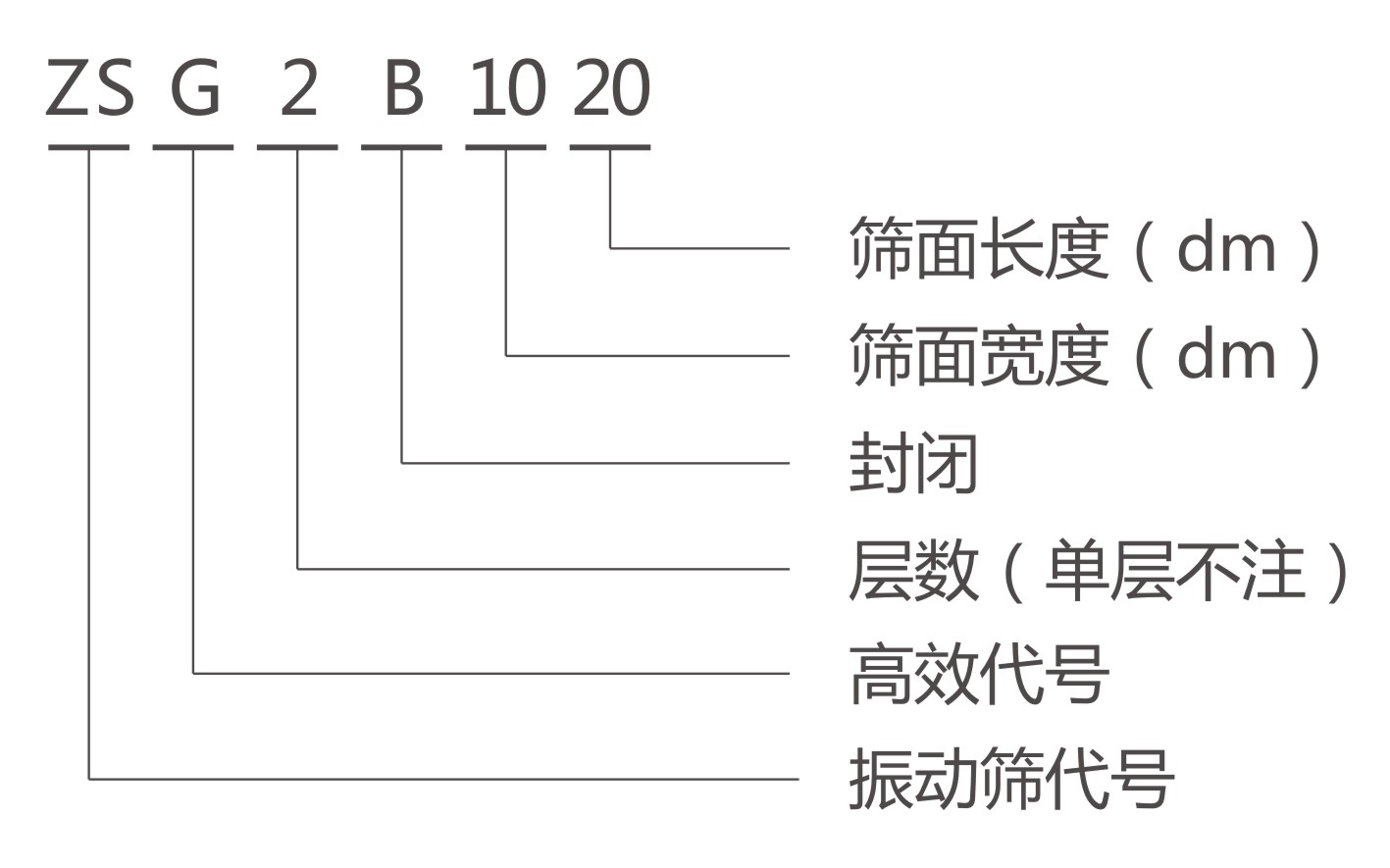

▌型号说明


▌技术参数

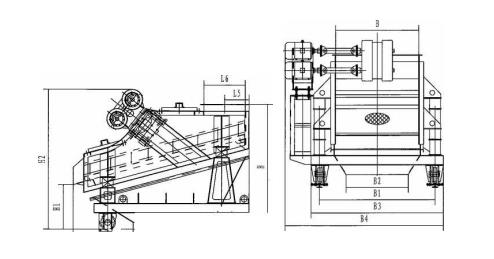

上振式ZSGB矿用振动筛图示


上振式ZSGB矿用振动筛外形安装尺寸表


注：表中列出的振动筛型号均为单层筛，如果需要双层筛，请在订货时说明。

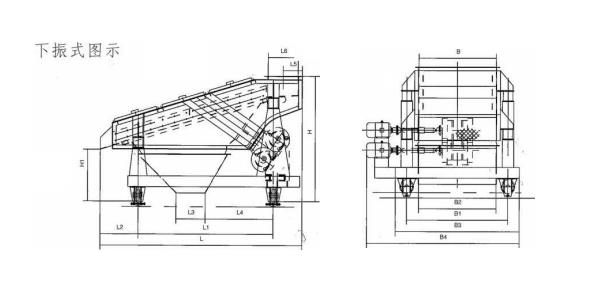

下振式图示
