ZSK直线振动筛

▌适用行业


适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。

▌适用物料


广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等。

▌产品简介


ZSK直线振动筛是一种通用筛分设备，其筛箱运动轨迹近似为直线。该系列筛机集中体现了双轴直线振动筛的绝大部分优点，具有广泛的适用范围和应用前景。激振器采用块偏心设计，具有使用寿命长、噪音低、筛分能力大、安装维修方便等特点。适用于原煤、选矿、焦炭及其他颗粒、块状料的筛分作业。

▌产品结构

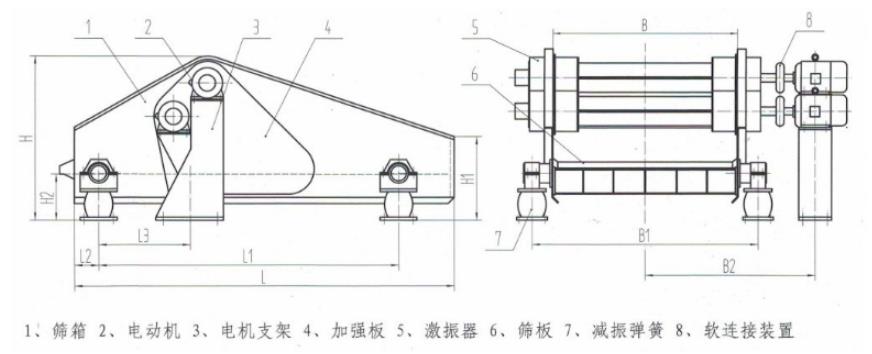

ZSK直线振动筛结构简图


▌工作原理


ZSK直线振动筛采用双激振器驱动，当两台激振器做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

▌产品特点


1、采用两组块偏心激振器作为振动源，不仅使激振器偏心质量单重激振力增大、降低了无效参振重星，而且激振力可随机调控，便于大型化和模块化设计；


2、激振器与筛箱通过高强螺栓连接，克服了铆焊不可拆连接的诸多固有弊端，不仅使筛机的整体强度和刚度提高，而且有利于振动体一搞 箱的动态平衡和运行稳定；


3、激振器采用十字轴万向节传动轴或轮胎联轴器等柔性联接，实现双轴自同步运转，筛机运行平稳可靠；


4、筛机筛分效率更高、处理是更大、使用周期和整机使用寿命更长；


5、设备维修保养简单方便，整机运行综合效益明显提高。

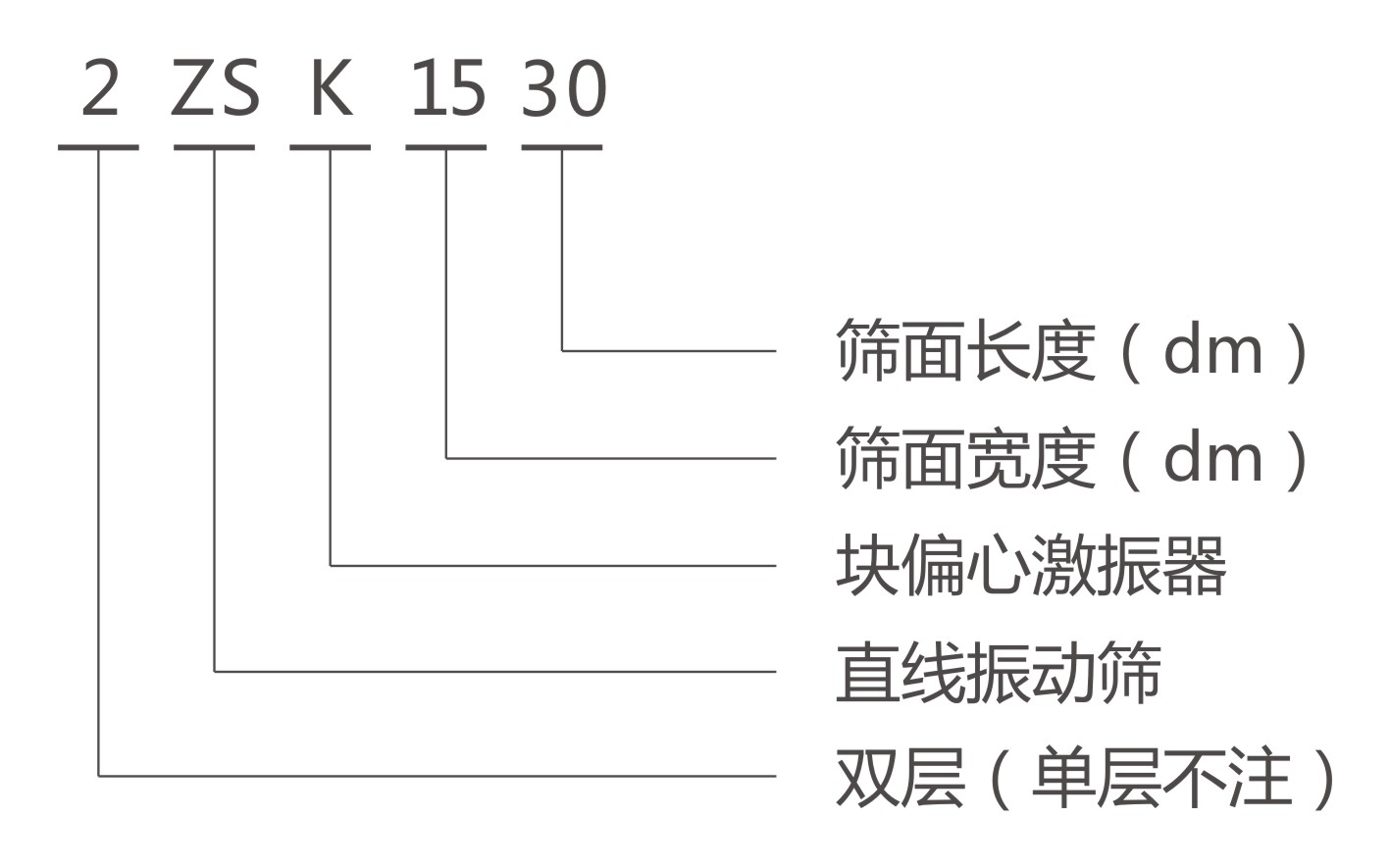

▌型号说明


▌技术参数


ZSK直线振动筛技术参数表
