参考报价：电议 型号：CYZ-A
产地：上海 在线咨询
|
本单位生产的CYZ-A自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的产品，选取用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，
CYZ-A自吸油泵工作原理
CYZ自吸油泵由于液体在蜗壳内不断冲击叶栅，不断被叶轮击碎，就同空气强烈搅拌混合，生成气水混合物，并不断地流动致使气水不能分离。
自吸的结构类型很多，其中，外混式自吸泵的工作原理是：水泵启动前先在泵壳内灌满水（或泵壳内自身存有水）。启动后叶轮高速旋转使叶轮槽道中的水流向涡壳，这时入口形成真空，使进水逆止门打开，吸入管内的空气进入泵内，并经叶轮槽道到达外缘。另一方面，被叶轮排到气水分离室中的水又经左右回水孔流回到叶轮外缘。左回水孔流回的水在在压力差和重力的作用下，射向叶轮槽道内，并被叶轮击碎，与吸入管路来的空气混合后，甩向蜗壳，向旋转方向流动。然后与右回水孔流来的水汇合，顺着蜗壳流动。
产品特点：
1、 该泵是选取用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
2 该泵属自吸式离心泵，它具有结构简单、操用方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
CYZ-A自吸油泵型号意义

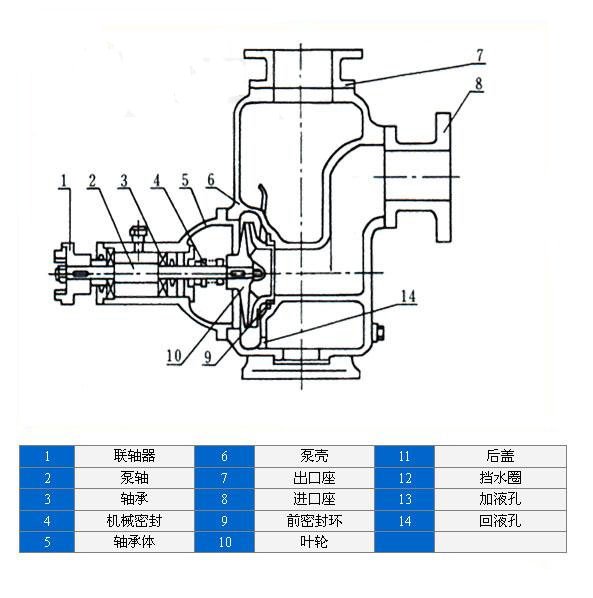

CYZ-A自吸油泵结构图
技术参数：
型号 | 口径 | 流量 | 扬程 | 功率 | 转速 |
25CYZ-A-20 | 25 | 3.2 | 20 | 1.5 | 2900 |
25CYZ-A-32 | 25 | 3.2 | 32 | 2.2 | 2900 |
40CYZ-A-20 | 40 | 6.3 | 20 | 1.5 | 2900 |
40CYZ-A-40 | 40 | 10 | 40 | 2.2 | 2900 |
50CYZ-A-12 | 50 | 15 | 12 | 1.5 | 2900 |
50CYZ-A-20 | 50 | 18 | 20 | 2.2 | 2900 |
50CYZ-A-30 | 50 | 20 | 30 | 4 | 2900 |
50CYZ-A-35 | 50 | 14 | 35 | 4 | 2900 |
50CYZ-A-40 | 50 | 10 | 40 | 4 | 2900 |
50CYZ-A-50 | 50 | 12.5 | 50 | 5.5 | 2900 |
50CYZ-A-60 | 50 | 15 | 60 | 7.5 | 2900 |
50CYZ-A-75 | 50 | 20 | 75 | 11 | 2900 |
65CYZ-A-15 | 65 | 30 | 15 | 3 | 2900 |
65CYZ-A-32 | 65 | 25 | 32 | 5.5 | 2900 |
80CYZ-A-13 | 80 | 35 | 13 | 3 | 2900 |
80CYZ-A-17 | 80 | 43 | 17 | 4 | 2900 |
80CYZ-A-22 | 80 | 40 | 22 | 5.5 | 2900 |
80CYZ-A-25 | 80 | 50 | 25 | 7.5 | 2900 |
80CYZ-A-32 | 80 | 50 | 32 | 7.5 | 2900 |
80CYZ-A-55 | 80 | 60 | 55 | 18.5 | 2900 |
80CYZ-A-70 | 80 | 60 | 70 | 22 | 2900 |
100CYZ-A-20 | 100 | 100 | 20 | 11 | 2900 |
100CYZ-A-40 | 100 | 100 | 40 | 22 | 2900 |
100CYZ-A-40A | 100 | 100 | 40 | 22 | 1450 |
100CYZ-A-65 | 100 | 100 | 65 | 30 | 2900 |
100CYZ-A-80 | 100 | 70 | 80 | 30 | 2900 |
150CYZ-A-45 | 150 | 170 | 45 | 37 | 2900 |
150CYZ-A-55 | 150 | 160 | 55 | 45 | 2900 |
150CYZ-A-65 | 150 | 170 | 65 | 55 | 2900 |
150CYZ-A-65A | 150 | 170 | 65 | 55 | 1450 |
150CYZ-A-80 | 150 | 150 | 80 | 55 | 2900 |
200CYZ-A-32 | 200 | 400 | 32 | 55 | 1450 |
200CYZ-A-63 | 200 | 280 | 63 | 90 | 1450 |
200CYZ-A-65 | 200 | 350 | 65 | 110 | 1450 |
250CYZ-A-32 | 250 | 550 | 32 | 75 | 1450 |
250CYZ-A-50 | 250 | 400 | 50 | 90 | 1450 |
250CYZ-A-55 | 250 | 450 | 55 | 110 | 1450 |
300CYZ-A-32 | 300 | 600 | 32 | 90 | 1450 |
300CYZ-A-50 | 300 | 500 | 50 | 110 | 1450 |
300CYZ-A-55 | 300 | 550 | 55 | 132 | 1450 |
若已经由设计单位选定我公司的自吸泵系列，请按型号直接向销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您审核把关。
