 贝意克 |
参考报价：电议 型号：纳米线生长专用设备
产地：安徽 在线咨询
|
主要特点

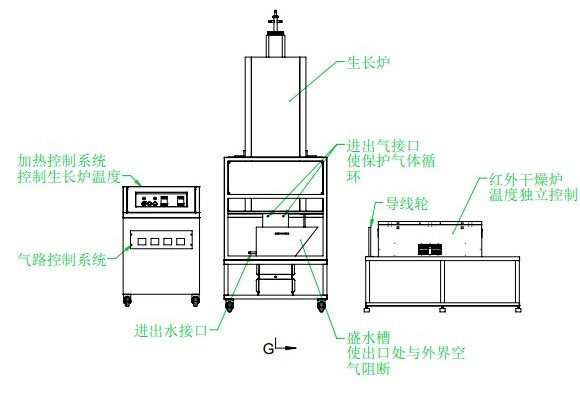

公司研制的连续碳纳米管、纳米线生长专用设备。由气流控制系统、液体注入系统、多段温度可控多区生长系统、水冷却系统、碳纳米线或膜收集系统，红外烘干系统等组成。生长炉的**温度1400℃，并可在0-1400℃之间连续可调，垂直式分布热场，两点控温，设备顶部设有注液口、导流器。本款碳纳米管或膜CVD设备可以实现连续生长不间断的特点，是碳纳米管或膜产业化的重大突破，技术国际**。
技术参数
炉体结构 | · 采用双层壳体结构并带有风冷系统，壳体表面温度小于60℃ · 采用高纯氧化铝作为炉膛材料，炉膛表面涂有美国进口1750℃氧化铝涂层，可提高加热效率（20%），延长仪器使用时间 |
炉管材质 | 99.8%的高纯刚玉管 |
炉管尺寸 | OD: 80 mm x ID: 72mm X Length 1500 mm |
不锈钢真空法兰 | · 仪器中包含有一套不锈钢真空法兰（上面已安装不锈钢针阀和机械压力表） · 可选用铠装法兰将热电偶伸到进料口，测其温度 |
法兰接口 | · 为了较快的获得较好的真空度，可以选用KF25转接头 为了较好地通入气体，可以选择1/4"的不锈钢卡套接头 法兰接口可定制 |
加热元件 | 优质硅碳棒 |
工作温度 | · 连续工作温度：100-1400℃ **使用温度：1400℃ |
温控系统 | · 采用PID方式调节温度，并可以设置30段升降温程序 · 采用S型热电偶进行测温和控温 · 控温精度温：+/-1 ℃ |
加热区长度 | 700mm+400mm |
恒温区长度 | 800mm |
输入电源 | 单相, 220V AC, 50/60 Hz |
**功率 | 20KW |
净重 | 200KG |
质量认证和质保期 | CE认证 一年质保期（不包含炉管、加热元件和密封圈损耗件） |
1、炉管下面加水槽，材质为不锈钢材质，水槽为梯形结构设计，方便出丝操作。
2、水槽内，炉管正下方位置加收丝轮，并有电机驱动，收丝轮材料为不锈钢，直径40mm，表面光滑。
3、炉管下端加喇叭口，截面为方形，两个面(正面和右侧免)镶嵌一块100x100mm的有机玻璃(可视面积为70x70mm)，便于观察出丝情况。
4、注液针头伸入炉内高度可调，材质不锈钢管，外径3mm，可与粗管相连接。
5、溶液注射泵与炉体等高，缩短注射器至炉体注液口距离，注射泵和注液口用软管相连接。
6、气路管道全部改为不锈钢管。
7、炉内注液口喷嘴温度可测量，法兰经过改装为铠装法兰，方便测温。
8、炉管下端法兰采用水冷法兰，水冷机客户自备。
9、加热炉是否需要考虑与下面方管可拆分，方便叉车操作，以便于更换炉管。
10、 电控柜长度加长200mm，方便电控部分安装。
11、 收丝部分采用三个步进电机控制，转速为0-100r/min，连续可调。
12、 注液口法兰上的热电偶可调节伸入的距离，方便测温。
