参考报价：189000 型号：PF1315
产地：上海 在线咨询
|

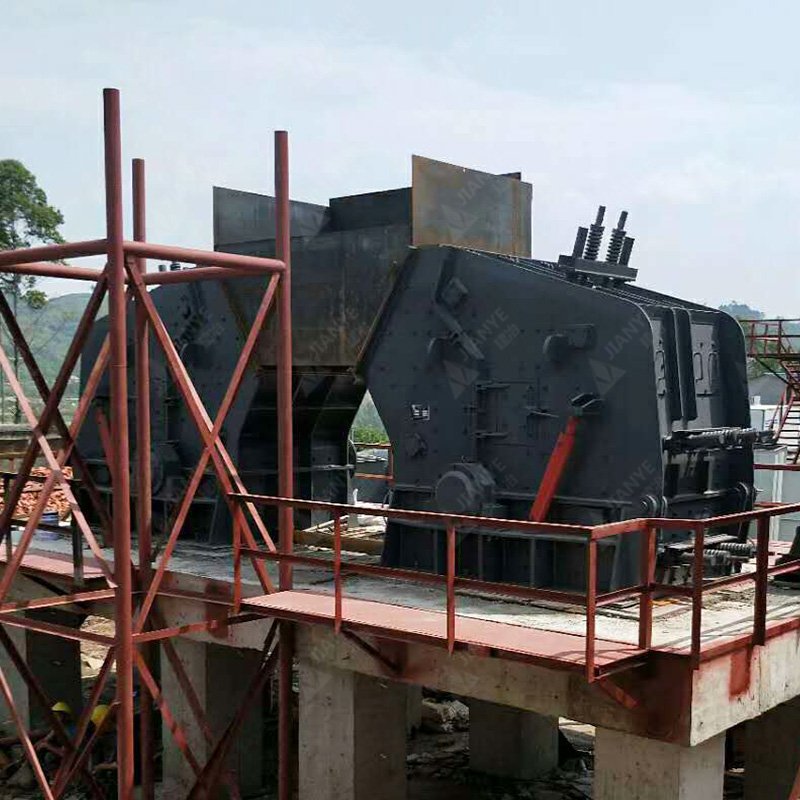

反击式破碎机又叫反击破，主要用于冶金、化工、建材、水电等，在很多矿山石料生产线中，使用很广泛。可供选矿、化学、水泥、耐火材料和建材等工业部门用于中碎和细碎各种物料，如石灰石及其他中等硬度的矿石。由于它具有破碎比大、进料粒度大、产量高等优点，已大量的使用于破碎作业并代替颚式破碎机和锥式破碎机，或利用反击式破碎机一级破碎代替其他的破碎机二级破碎流程。
反击式破碎机的工作部件为带有板锤2的高速旋转的转子1；给人机内的料块在转子回转范围(锤击区)内受到板锤冲击。物料是经导板4给人锤击区的，料块被板锤冲击后抛起；高速地撞在反击板3上，再次受到冲击，然后又从反击板弹回板锤，继续重复上述过程。在往返过程中，物料还互相碰撞，在冲击、反弹、相互碰撞等作用下，物料料块不断产生裂缝、松散*后破碎．破碎的物料从机体下部卸出。
(1)自由破碎。进入破碎腔内的物料立即受到板锤的冲击．物料之间相互撞击及板锤和物料、物料和物料之间的摩擦作用，由于这些作用使物料破碎。
(2)反弹破碎。被破碎的物料实际上不是无限制分散的，而且集中在机体内由于高速板锤冲击，使物料得到很高的运动速度，然后撞击到反击板上，物料由此得到进一步的破碎。这种破碎作用叫做反弹作用。
(3)铣削作用。经上述两种破碎作用还未破碎的大于徘料口尺寸的物料，在出料处被高速旋转的板锤头铣削而破碎。反击式破碎机可分单转子、双转子两大类，规格见下表1。
| 表1 反击式破碎机技术性能 | |||||
| 类 型 | 单转子(PF) | 双转子(2PF) | |||
| 规格/mm | 1250×1000 | 759×700 | 110×1200 | 1600×1600 | 1250×1250 |
| 给料口尺寸/mm | 1000×550 | 720×350 | 一 | 1645×500 | 1140×1320 |
| 给料**粒度/mm | 250 | 80 | 80~200 | 80 | 80 |
| 破碎产品粒度/mm | 50 | 80%<3 | 80%<(3-15) | 80%<3 | 90%<2 |
| 生产量/t·h-1 | 40 ～80 | 50 | 200 | 500 | 80-150 |
| 转子转速/r·min-1 | 475 | 1470 | 980 | 735 | 535/720 |
| 板锤线速/n·s-1 | 31 | 58 | 56 | 62 | 36/48 |
| 板锤数目 | 6 | 4 | 6 | 10 | 4/6 |
| 电动机功率/kW | 95 | 75 | 240 | 625 | 130/155 |
| 电动机电压/V | 380 | 380 | 380 | 3000 | - |
| 机器重量/t | 13.4 | 2.36 | 7.22 | 14.5 | 64 |
